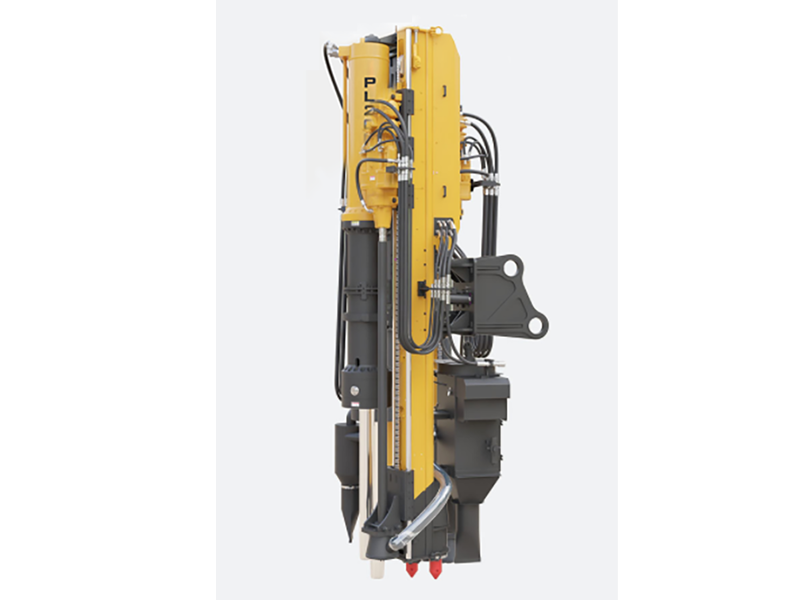

PL-2000岩石钻裂一体机

PL-2000岩石钻裂一体机​产品介绍:本设备搭载在(48T-65T)的挖掘机上使用,用于各种硬岩石方开采工程,解决硬岩高效环保开采方案。
产品亮点
PL-2000岩石钻裂一体机产品介绍:
本设备搭载在(48T-65T)的挖掘机上使用,用于各种硬岩石方开采工程,解决硬岩高效环保开采方案。充分利用其动力和超强的机动性,能适用各种户外复杂工况,独创L型三角摆动铰接结构,结构稳定 耐用,可以适应于各种角度施工,拆装方便便于运输,背装式 电路及液压系统方便检修维护等特点。本设备采用多通路高可靠性的无线遥控器进行操作。利用35KW液压凿岩机,先进行岩石钻孔,再使用P300三级增压可增压2倍超强劈裂机入孔劈裂 ,从而达到高效岩石静态爆破的效果。
其高效率的液压凿岩机充分体现高经济性的钻孔成本,液压驱动空压机利用挖掘机液压驱动,比传统 (柴动独立空压机)更具稳定性,维护成本更低,经济性更好。劈裂块采用料进口合金锻打料经先进的 热处理工艺使其更为经久耐用。


参数

产品参数:
凿岩机参数:
功率:                 35 kW
钻孔孔径:         Φ152mm
钻孔深度:          2100 mm
钻孔速度:          0.7m/min
工作噪声:符合GB 19872-2005

劈裂机参数:
劈裂深度:     1500 mm
劈裂力(两级增压):30000 T
旋转角度:           120°



空压机/吸尘器 参数:
排气量:             10m³/min
排气压力:               5-8bar
滤芯数量:                  8P

推进梁/侧摆 参数:
凿岩最大推进力:         40KN
劈裂最大拉拔力:         80KN
侧摆力:                 80KN
侧摆速度:               1rpm

遥控器 参数:
有效范围:                50m
数字量点数:               30
模拟量路数:               14
抗干扰能力:           >50dB

整机 参数:
总重量:                 6T
总长:              5400mm
总宽:              1520mm
平量高度 :         1860mm
挖掘机要求:          48-65T

施工要求/效率:

岩石钻裂机效率
钻孔约3分钟,劈裂约40秒,
侧摆及定位约1分钟。

每个孔出产量(理论)
3m(横向间距) x 2m(纵向间距)
x 1.5m(劈裂深度) = 9m³

每天出产量(8小时)
9m³(每个孔) x120孔/天=1080m³

液压增压器(产品介绍下面表格里文字描述)

在两级增压油缸的基础上增加增压器利用两腔活塞(柱塞)作用面积不相等,将输入低压转换为超高压的液压元件。从而解决劈裂力不够劈不开岩石的问题。
